地下室外墻套管式穿墻電纜管道線纜防水做法
2017-09-22
地下室外墻套管式穿墻電纜管道線纜防水做法。【株洲完全科技 電話:0731-22373206 QQ:411395613 廠家直銷 免費量身安裝方案】當管道/線纜伸縮較大，管道/線纜有更換要求時，應采用套管式防水構造，套管應加焊止水環。比較妥當?shù)淖龇楣艿?線纜與結構的柔性連接，套管與管道/線纜之間不能承受水壓力，所以必須在本節點的外部做積水井而使節點不承受水壓。
靠室內套管一端可與外墻平齊，澆筑混凝土?xí)r該端口預留套管要用膠布等密封好，避免堵塞孔洞。
靠室外套管應突出外墻不少于150mm，在外墻模板上準確確定預留穿墻管位置并在模板上開洞，外墻合模前將穿墻套管插入模板孔洞中并固定牢固，合模后密封穿墻管與模板間的縫隙。
套管與管道之間的縫隙應用柔性材料密實填充，且端面應光滑，管道接口不得設在套管內。當管道位置較低，地下水位較高時，應在套管周設置緊固裝置，確保套管與管道之間的縫隙填料持續密實且不產生位移。
地下室外墻套管式穿墻電纜管道線纜防水做法
地下室外墻套管式穿墻電纜管道線纜防水做法?工藝流程具體如下：
止水套管預埋――套管清理――安裝管道/線纜――內側堵塞――外側堵塞――打密封膠――防水附加層――防水層
地下室外墻套管式穿墻電纜管道線纜防水構造做法：
1、止水套管預埋
止水環與套管必須滿焊。
澆筑混凝土前將套管內表面清理干凈并將孔口臨時封閉。按要求定位并安裝牢固。
2、套管清理
在安裝管道/線纜前須先清除套管內的雜物、鐵銹，并在管壁刷防銹漆，等防銹漆干透之后安裝管道/線纜。
3、安裝管道/線纜
管道接口不得設在套管內。
調整管道坡度及支吊架，固定好管道/線纜后方可進行管道/線纜與套管間隙的封堵。
4、內側堵塞
先從內側用瀝青油麻絲填充至套管的中間部位，并填充密實。
5、外側堵塞
從外側安裝WQBZ充氣型電纜管道封堵裝置。
6、打膠
打室內套管與管道密封膠，在室內采取措施頂實密封材料后打室外套管與管道間隙密封膠。
7、防水附加層及防水層
在迎水面一側，沿套管周邊施工防水附加層。防水附加層沿套管及套管外墻周邊各不小于150mm。
防水附加層經驗收合格后與外墻一起施工防水層。
質量控制點：
1、止水套管安裝
2、管道/線纜安裝
3、防水附加層及防水層范圍、厚度控制

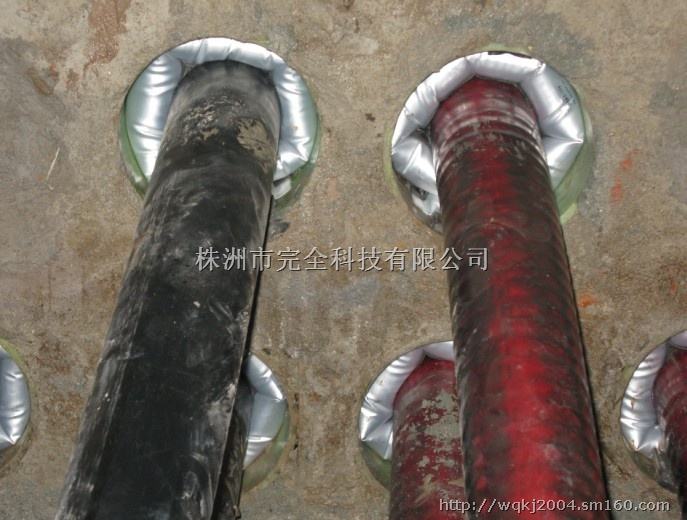

地下室外墻套管式穿墻電纜管道線纜防水做法?目前國內的流行做法，采用充氣型電纜管道封堵氣囊裝置。
套管充氣式電纜貫穿密封裝置是株洲市完全科技有限公司結合國內外先進技術研發的一種新型管道柔性密封系統，現已獲得國家實用新型專利證書，充氣型套管式電纜貫穿密封裝置可針對各種塑料、鋼鐵、混凝土等管道提供完全防水密封，有效防止水滲漏而流入管孔、變電站地下室或用戶端的受電端。
【特性與優點】
◆安裝快速、 拆除簡便、應用范圍廣;
◆滲水的管道、橢圓形的管道或電纜皆可安裝;
◆充氣式電纜管道密封袋空管及多芯電纜均可應用;
◆充氣式管塞不含有毒泡沫及樹脂，不受酸堿性環境影響，不受管道流水影響;
◆防止電纜潛動移位、可抵抗嚴苛的環境，使用壽命20年以上。
◆對管網做分段封堵后，縮短甚至避免搶維修前的抽水、挖泥時間，極大提高搶維修作業效率。
【應用范圍】
◆適用不同性質(電力、通訊、城建)管道的防水密封;
◆適用不同材料(PVC、鋼鐵、水泥、鋼鐵混泥土等)管道的防水密封;
◆適用單根或多根電纜的管道，也可密封沒有電纜穿過的管道;
◆充氣式電纜管道密封袋適用于所料電纜及有金屬護套的電纜。
