福建龍巖大橋斜拉索導管孔洞防水防腐項目施工案例
2021-12-22
關鍵詞：防水、防腐、拉索、導管、密封氣囊
項目施工時間：2020年9月
索導管規格數據表
| 序號 | 拉索規格 | 索外徑 | 預埋管內徑(D) | 索距邊(D-S)÷2 | 數量 |
| 1 | PESM7-121 | 103 | 257 | 77 | 8 |
| 2 | PESM7-139 | 111 | 260 | 84 | 4 |
| 3 | PESM7-163 | 118 | 284 | 83 | 6 |
| 4 | PESM7-187 | 125 | 301 | 88 | 4 |
| 5 | PESM7-211 | 133 | 325 | 96 | 8 |
| 6 | PESM7-223 | 137 | 331 | 97 | 14 |
| 共計 | 44 |

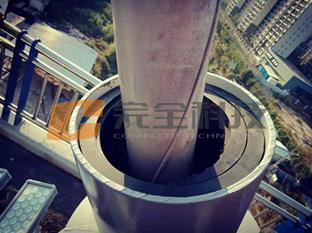

現場照片展示

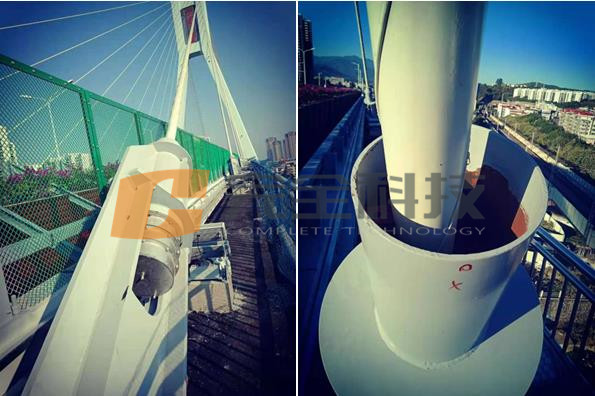

1、調整減震器安裝位置（前期完成）。減震器下移20厘米（向?qū)鲗?dǎo)管內深入20厘米），為氣囊密封騰出安裝位置。
2、根據索導管內徑和拉索外徑，對應配置合適規格的橡膠圈和密封氣囊，對索導管口進行防水密封。
3、對橡膠圈和密封氣囊外側填充防腐密封膠。
4、安裝防雨罩。（后期完成）
斜拉索橋索導管防水防腐施工步驟

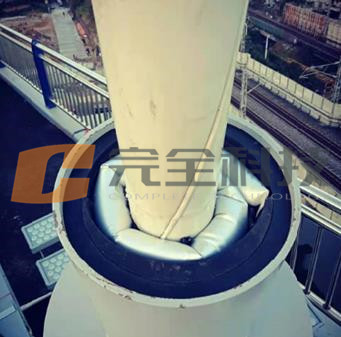

1、安裝橡膠圈（見下圖），縮小拉索與導管內壁間隔距離。

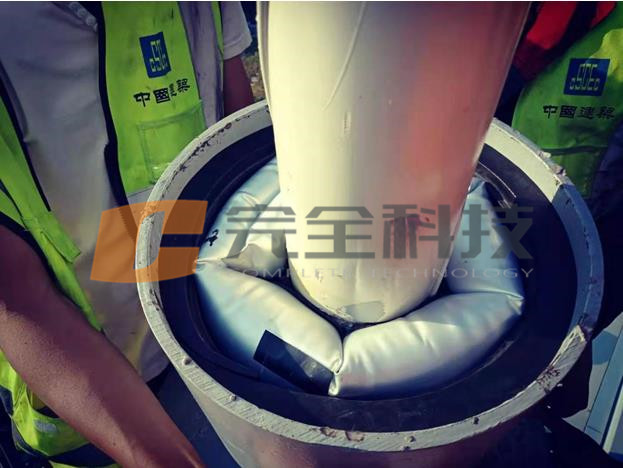

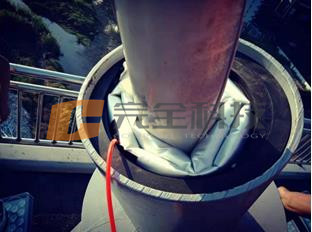

2、安裝密封氣囊（見下圖），使導管口形成抗震防水結構。

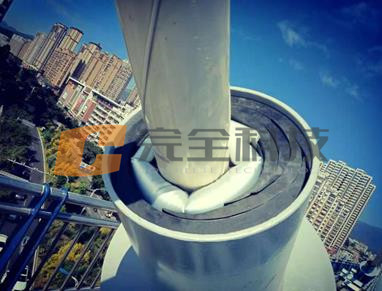

3、在外側填充防腐密封膠（見下圖），使導管口形成雙重防水和防腐效果。
索導管內拉索偏心的處理

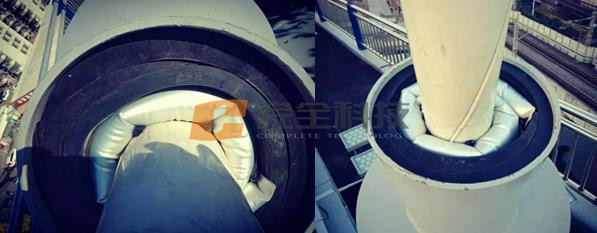

1、拉索輕微偏心處理（見下圖案例）。拉索向上偏心，拉索與導管內壁間距上邊窄，下邊寬。處理方式：在下邊寬的一側增加一片半月形橡膠墊。
2、拉索嚴重偏心處理（見下圖案例）。拉索向左側偏心嚴重，右側間距相當于左側間距兩倍。處理方式：依據右側間距寬度變化安插三片半月形橡膠墊，。

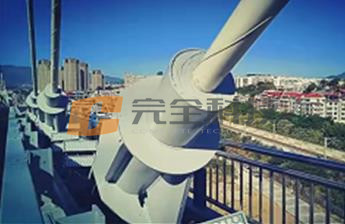

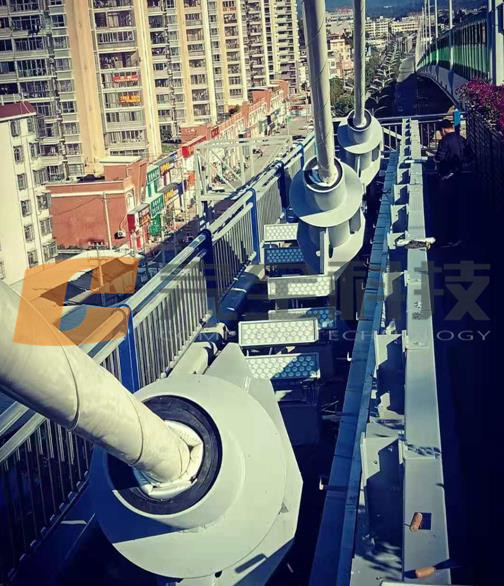

現場照片展示
